VCTF多心/HVCTF多心 | ワイヤー・ケーブル製品

機器内用

製品名

VCTF多心/HVCTF多心多心ビニルキャブタイヤ丸形コード: 英語名 : Multi-core PVC cabtire round cables; 製品記号について

定格 Rating	温度 Temperature 60℃ (HVCTFは75℃) 電圧 Voltage 300V以下 300 V or less
電気用品安全法認可品 Certified product under the Electrical Appliances and Materials Safety Act	<PS> E JET 表示品 <PS> E JET mark product

温度 Temperature 60℃ (HVCTFは75℃)
電圧 Voltage 300V以下 300 V or less

<PS> E JET 表示品

<PS> E JET mark product

ダウンロード: VCTF多心/HVCTF多心多心ビニルキャブタイヤ丸形コード(278 KB)

用途 Applications

交流300V以下の小型電気器具用のコードとして使用されるほか、多心ケーブルとして細い外径が要求される場合に適しています。

In addition to use as cables for small-size electrical appliances operating at 300 VAC or less, these products are also suitable when a multi-core cable with small outer diameter is required.

特長 Features

外観が美しく、また柔軟性・耐水性・耐熱性・加工性に優れています。
絶縁体及びシースに鉛を含まない環境に優しいPVCを使用しております。（当社呼称 Pb Free）

These products have an attractive appearance and provide superior flexibility, water resistance, heat resistance, and processability.
Environmentally-friendly, lead-free PVC is used for the insulator and sheath. (Onamba designation: Pb Free)

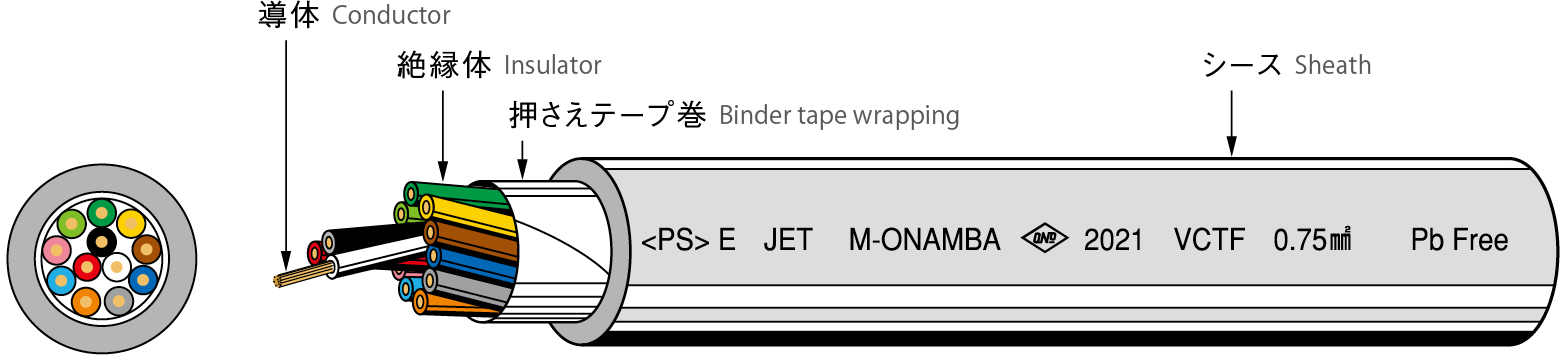

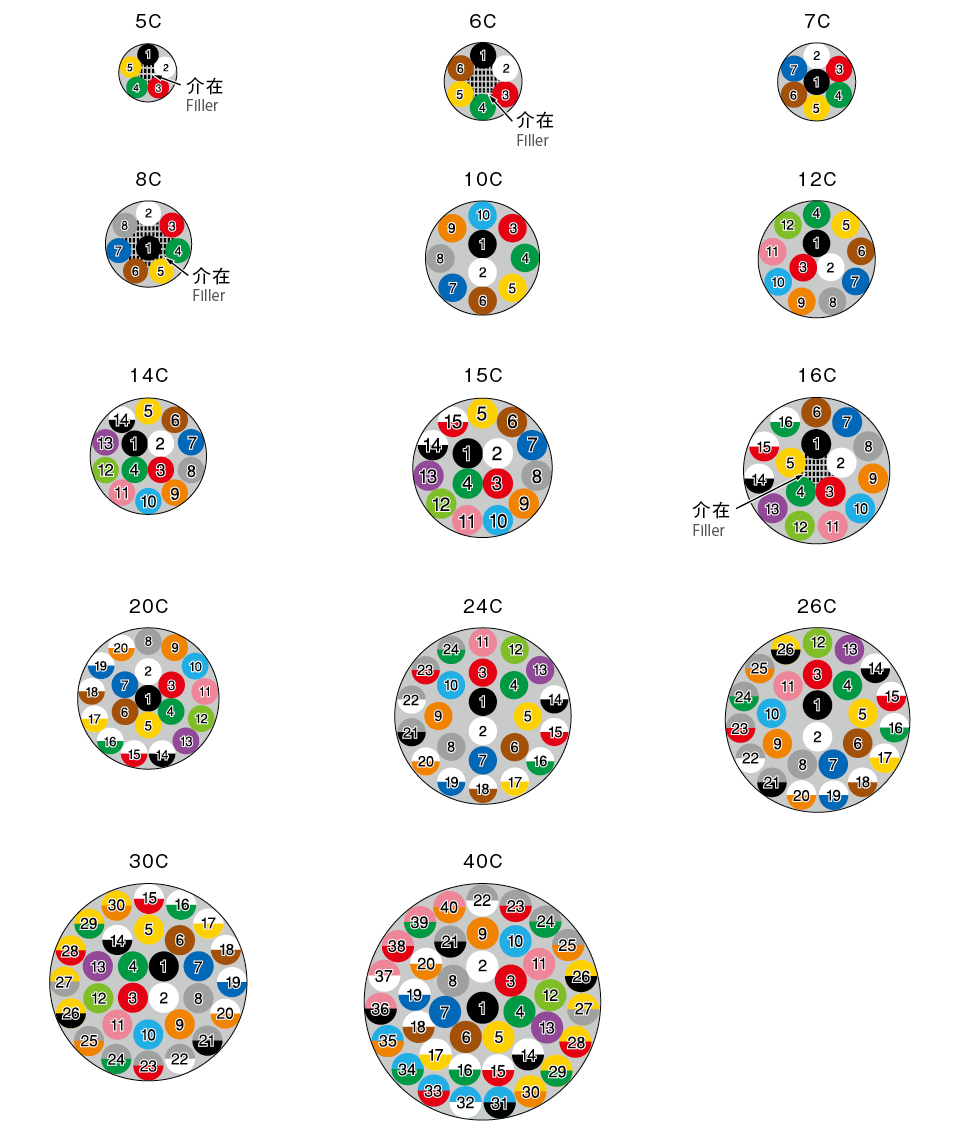

構造図 Structural diagram

表面表示 Surface marking

ラインマーク例 Example of line mark

シース標準色 Sheath standard colors

灰

Gray

使用上の注意 Precautions for use

ケーブルベア・ロボットアーム等の摺動性及び連続屈曲性を要求される環境下での使用はしないでください。

Do not use these products in cable carriers, robot arms, and other environments where sliding performance and continuous bending performance are required.

構造表 Structural table

線心数 No. of cores	導体(AC） Conductor (AC)			絶縁体 Insulator		撚合外径 Stranded outer diameter mm	シース厚　さ Sheath thickness mm	仕上外径 Finished outer diameter mm	概算重量 Approximate weight kg/km	許容電流（参考値） Maximum permissible current (reference value) A	標準在庫 Standard stock 100m
線心数 No. of cores	公　称断面積 Nominal cross-section area mm²	構成素線数/素線径 Configuration No. of wires/ Single wire diameter 本/mm Wires/mm	外径 Outer diameter mm	厚さ Thickness mm	外径 Outer diameter mm	撚合外径 Stranded outer diameter mm	シース厚　さ Sheath thickness mm	仕上外径 Finished outer diameter mm	概算重量 Approximate weight kg/km	許容電流（参考値） Maximum permissible current (reference value) A	標準在庫 Standard stock 100m
5C	0.75	30/0.18	1.1	0.6	2.3	6.2	1.2	8.7	106	6	〇
	1.25	50/0.18	1.5	0.6	2.7	7.3	1.2	9.8	135	8	〇
	2	37/0.26	1.8	0.6	3.0	8.1	1.2	10.6	173	10	〇
6～7C	0.75	30/0.18	1.1	0.6	2.3	6.9	1.2	9.4	120（130）	5（5）	〇
	1.25	50/0.18	1.5	0.6	2.7	8.1	1.2	10.6	160（180）	8（7）	〇
	2	37/0.26	1.8	0.6	3.0	9.0	1.3	11.7	215（240）	10（9）	〇
8C	0.75	30/0.18	1.1	0.6	2.3	7.6	1.2	10.1	140	5	〇
	1.25	50/0.18	1.5	0.6	2.7	8.9	1.3	11.6	200	7	〇
	2	37/0.26	1.8	0.6	3.0	9.9	1.3	12.6	270	9	ー
10C	0.75	30/0.18	1.1	0.6	2.3	9.2	1.3	11.9	180	5	〇
	1.25	50/0.18	1.5	0.6	2.7	10.8	1.3	13.7	260	6	〇
	2	37/0.26	1.8	0.6	3.0	12.0	1.4	15.1	350	8	ー
12C	0.75	30/0.18	1.1	0.6	2.3	9.6	1.3	12.3	210	4	〇
	1.25	50/0.18	1.5	0.6	2.7	11.2	1.4	14.1	310	6	〇
	2	37/0.26	1.8	0.6	3.0	12.5	1.4	15.6	415	8	ー
15C	0.75	30/0.18	1.1	0.6	2.3	10.5	1.3	13.4	250	4	ー
	1.25	50/0.18	1.5	0.6	2.7	12.3	1.4	15.4	370	6	ー
	2	37/0.26	1.8	0.6	3.0	13.7	1.5	17.0	500	7	ー
16C	0.75	30/0.18	1.1	0.6	2.3	10.8	1.3	13.7	270	4	〇
	1.25	50/0.18	1.5	0.6	2.7	12.7	1.4	15.8	375	5	ー
	2	37/0.26	1.8	0.6	3.0	14.1	1.5	17.4	518	7	ー
20C	0.75	30/0.18	1.1	0.6	2.3	11.9	1.4	15.0	340	4	〇
	1.25	50/0.18	1.5	0.6	2.7	14.0	1.5	17.3	460	5	〇
	2	37/0.26	1.8	0.6	3.0	15.5	1.5	18.8	625	7	ー
24C	0.75	30/0.18	1.1	0.6	2.3	13.8	1.5	17.1	410	3	ー
	1.25	50/0.18	1.5	0.6	2.7	16.2	1.6	19.7	580	5	ー
	2	37/0.26	1.8	0.6	3.0	18.0	1.6	21.5	–	6	ー
30C	0.75	30/0.18	1.1	0.6	2.3	14.8	1.5	18.1	430	3	ー
	1.25	50/0.18	1.5	0.6	2.7	17.3	1.6	20.8	700	4	ー
	2	37/0.26	1.8	0.6	3.0	19.2	1.7	22.9	–	6	ー
40C	0.75	30/0.18	1.1	0.6	2.3	16.8	1.6	20.3	610	3	ー
	1.25	50/0.18	1.5	0.6	2.7	19.7	1.7	23.4	–	4	ー
	2	37/0.26	1.8	0.6	3.0	21.9	1.8	25.8	–	5	ー
