機器内用

製品名

SSC スーパー・ソフト・コード: 英語名 : Super soft cables; 製品記号について

定格 Rating	温度 Temperature 60℃ 電圧 Voltage 100V未満 Less than 100 V

温度 Temperature 60℃

電圧 Voltage 100V未満 Less than 100 V

ダウンロード: SSC スーパー・ソフト・コード (246 KB)

用途 Applications

100V未満の電子機器等の伝送用として使用されます。
多心ケーブルは、制御用回路の配線に適しています。

Used as transmission wiring in electronic devices and other products operating at less than 100 V.
Multi-core cables are suitable for use in control circuit wiring.

特長 Features

シースがチューブ状になっており、シース剥離時の加工性に優れています。
軽量でしかも仕上がり外径が細く柔軟性がありますので、配線時の取り扱いが容易です。
絶縁体には14色を使用しており、線心識別が容易です。

The sheath is tube-shaped and provides excellent processability when separating the sheath.
These products are lightweight, with a small finished outer diameter and good flexibility, for easy handling during wiring work.
14 colors are used for the insulator, making it easy to identify the wire core.

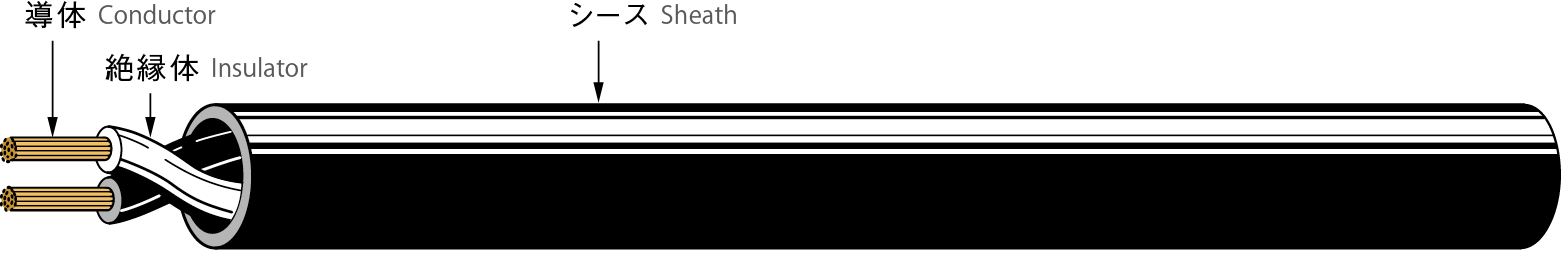

構造図 Structural diagram

表面表示 Surface marking

なし

None

ラインマーク例 Example of line mark

シース標準色 Sheath standard colors

黒

Black

使用上の注意 Precautions for use

ケーブルベア・ロボットアーム等の摺動性及び連続屈曲性を要求される環境下での使用はしないでください。

Do not use these products in cable carriers, robot arms, and other environments where sliding performance and continuous bending performance are required.

構造表 Structural table

線心数 No. of cores	導体(AC） Conductor (AC)			絶縁体 Insulator		撚合外径 Stranded outer diameter mm	紙テープ巻き外径 Paper tape wrapping outer diameter mm	シース厚　さ Sheath thickness mm	仕上外径 Finished outer diameter mm	許容電流（参考値） Maximum permissible current (reference value) A	標準条長 Standard length m
線心数 No. of cores	公　称断面積 Nominal cross-section area mm²	構成素線数/素線径 Configuration No. of wires/ Single wire diameter 本/mm Wires/mm	外径 Outer diameter mm	厚さ Thickness mm	外径 Outer diameter mm	撚合外径 Stranded outer diameter mm	紙テープ巻き外径 Paper tape wrapping outer diameter mm	シース厚　さ Sheath thickness mm	仕上外径 Finished outer diameter mm	許容電流（参考値） Maximum permissible current (reference value) A	標準条長 Standard length m
2C	0.3	12/0.18	0.7	0.4	1.5	3.0	–	0.5	4.0	4	200
2C	0.5	20/0.18	0.9	0.45	1.8	3.6	–	0.5	4.6	6	200
3C	0.3	12/0.18	0.7	0.4	1.5	3.2	–	0.5	4.2	3	200
3C	0.5	20/0.18	0.9	0.45	1.8	3.9	–	0.5	4.9	5	200
4C	0.3	12/0.18	0.7	0.4	1.5	3.6	–	0.5	4.6	3	200
4C	0.5	20/0.18	0.9	0.45	1.8	4.3	–	0.5	5.3	4	200
6C	0.3	12/0.18	0.7	0.4	1.5	4.5	–	0.5	5.5	3	100
6C	0.5	20/0.18	0.9	0.45	1.8	5.4	5.5	0.8	7.1	4	100
10C	0.3	12/0.18	0.7	0.4	1.5	6.0	6.1	0.8	7.7	2	100
10C	0.5	20/0.18	0.9	0.45	1.8	7.2	7.3	0.8	8.9	3	100
15C	0.3	12/0.18	0.7	0.4	1.5	6.8	6.9	0.8	8.5	2	100
15C	0.5	20/0.18	0.9	0.45	1.8	8.2	8.3	0.8	9.9	3	100
20C	0.3	12/0.18	0.7	0.4	1.5	7.7	7.8	0.8	9.4	2	100
20C	0.5	20/0.18	0.9	0.45	1.8	9.3	9.4	0.8	11.0	3	100

許容電流は、JCS第0168-1号に基づいて計算したもので参考値です。（周囲温度30°C、気中一条配線の場合）

The maximum permissible currents are reference values calculated based on JCS No. 0168-1. (For ambient temperature 30°C and single cable in atmosphere)
